產品中心 Products
一、產品用途
本產品適用于額定電壓1-35kV輸配電線路中，供輸配電能之用，適用范圍包括電力輸電、電氣設備連接、建筑物內部布線、電氣控制系統、地下敷設、風力發電和太陽能發電。
二、執行標準
本產品執行IEC 60502-2014、GB/T 31840-2015。
三、使用特性
1、交聯聚乙烯絕緣電纜導體的最高額定工作溫度為90℃，短路時（最長持續時間不超過5s）電纜導體的最高溫度不超過250℃；
2、電纜敷設時環境溫度應不低于0℃；
3、電纜安裝時的彎曲要求：
1）單芯無鎧裝電纜最小彎曲半徑20D；
2）單芯鎧裝電纜最小彎曲半徑15D；
3）多芯無鎧裝電纜最小彎曲半徑15D；
4）多芯鎧裝電纜最小彎曲半徑12D。
注：D為電纜外徑
四、產品型號規格
1、產品型號
型號 | 名稱 |
YJLHV | 鋁合金芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 |
YJLHY | 鋁合金芯交聯聚乙烯絕緣聚乙烯護套電力電纜 |
YJLHV22 | 鋁合金芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜 |
YJLHY23 | 鋁合金芯交聯聚乙烯絕緣鋼帶鎧裝聚乙烯護套電力電纜 |
YJLHV32 | 鋁合金芯交聯聚乙烯絕緣細圓鋼絲鎧裝聚氯乙烯護套電力電纜 |
YJLHY33 | 鋁合金芯交聯聚乙烯絕緣細圓鋼絲鎧裝聚乙烯護套電力電纜 |
2、產品規格
芯數 | 截面/mm2 | |
0.6/1kV | 1.8/3kV | |
1 | 1.5～500 | 10～500 |
2、3、4、5 | 1.5～500 | 10～500 |
3+1、4+1、3+2 | 1.5～500 | 10～500 |
芯數 | 截面/mm2 | ||||||
3.6/6kV | 6/6kV | 8.7/10kV 8.7/15kV | 12/20kV | 18/20kV 18/30kV | 21/35kV | 26/35kV | |
單芯 | 10~500 | 16~500 | 25~500 | 35~800 | 50~800 | 50~800 | 50~800 |
三芯 | 10~500 | 16~500 | 25~500 | 35~500 | 50~500 | 50~500 | 50~500 |
五、產品性能指標
1、導體直流電阻
標稱截面/ | 20℃時導體最大電阻/（Ω/km） |
鋁合金 | |
10 | 3.08 |
16 | 1.91 |
25 | 1.20 |
35 | 0.868 |
50 | 0.641 |
70 | 0.443 |
95 | 0.320 |
120 | 0.253 |
150 | 0.206 |
185 | 0.164 |
240 | 0.125 |
300 | 0.100 |
400 | 0.0778 |
500 | 0.0605 |
630 | 0.0469 |
800 | 0.0367 |
2、交流電壓試驗
額定電壓U0/U kV | 0.6/1 | 1.8/3 |
試驗電壓/kV | 3.5 | 6.5 |
試驗時間/min | 5 | |
性能要求 | 不擊穿 | |
電纜額定電壓U0/U | 3.6/6 | 6/6 | 8.7/10 | 12/20 | 18/20 | 21/35 | 26/35 |
試驗電壓/kV | 12.5 | 21 | 30.5 | 42 | 63 | 73.5（53） | 91（65） |
持續時間/min | 5 | 5 | 5 | 5 | 5 | 5（30） | 5（30） |
性能要求 | 無擊穿 | ||||||
3、局部放電試驗
電纜額定電壓U0/U | 3.6/6 | 6/6 | 8.7/10 | 12/20 | 18/20 | 21/35 | 26/35 |
試驗電壓/kV | 6.3 | 10.4 | 15.1 | 20.8 | 31.2 | 36.3 | 45 |
靈敏度/pC | ＜10 | ||||||
放電量 | 無檢測到放電 | ||||||
Copyright?山東泰開電纜有限公司 . Design by 星際DMT
魯公網安備 37099202000297號
返回

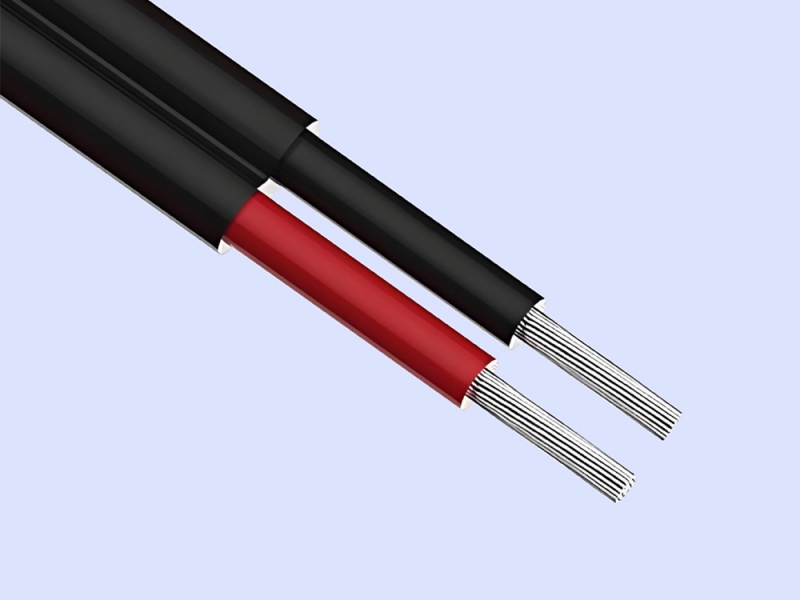

光伏電纜
