全站搜索
產(chǎn)品中心
一、產(chǎn)品用途

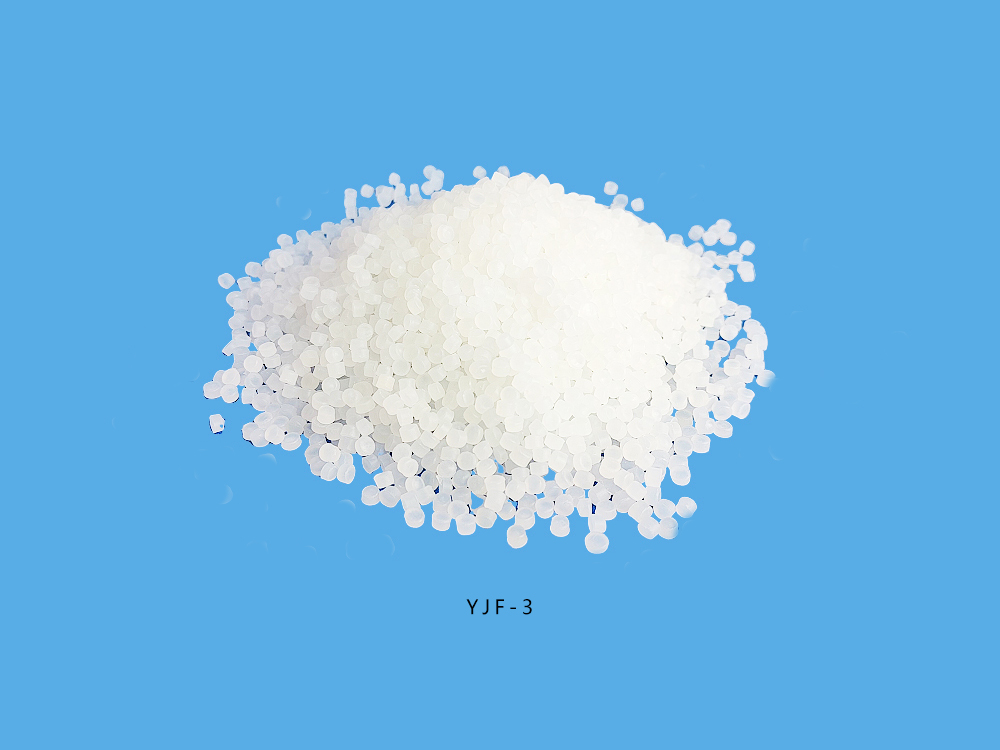

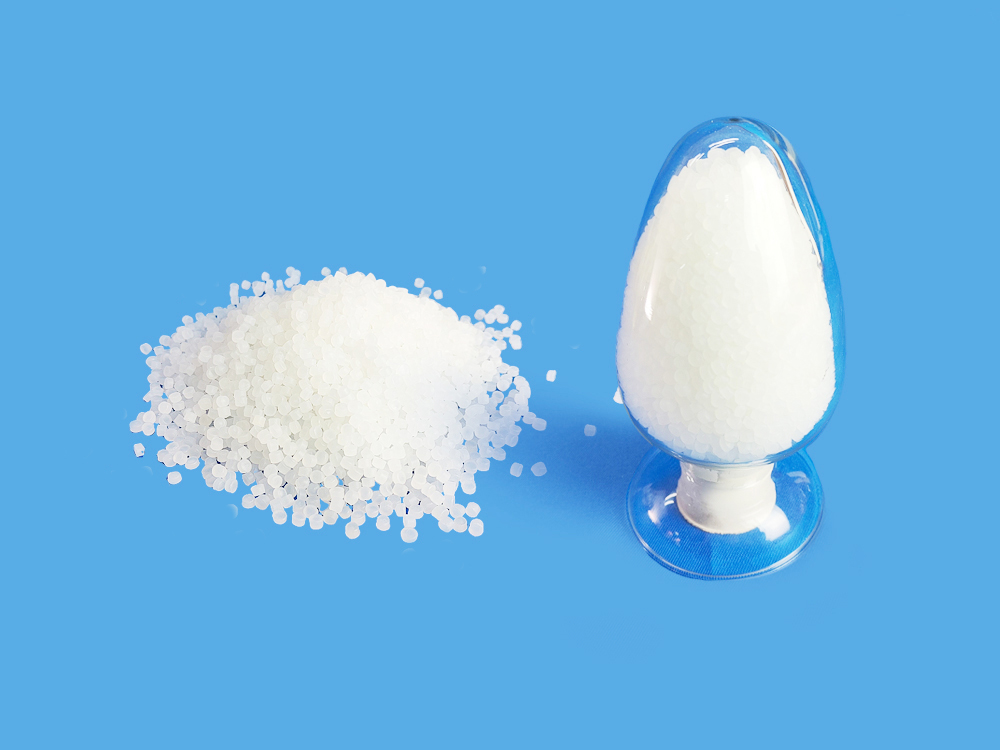

紫外光輻照交聯(lián)電纜料是以聚乙烯為主要原料，加入光引發(fā)劑、抗氧劑等助劑經(jīng)混合、塑化、成粒而制得，本產(chǎn)品具有優(yōu)良的機(jī)械性能、表面平整光滑、不產(chǎn)生預(yù)交聯(lián)以及擠出工藝簡單等特點。適用于3kV及以下擠包絕緣電力電纜絕緣層。
二、執(zhí)行標(biāo)準(zhǔn)
本產(chǎn)品執(zhí)行JB/T 10437-2004。
三、推薦設(shè)備溫度
溫區(qū) | 機(jī)身/℃ | 機(jī)頭/℃ |
推薦擠出溫度： | 160-200 | 210-220 |
以上工藝參數(shù)僅做參考，具體溫度應(yīng)視設(shè)備條件和加工對象及擠出物情況作適當(dāng)調(diào)整。
四、產(chǎn)品性能指標(biāo)
項目 | 單位 | 技術(shù)要求 |
拉伸強(qiáng)度 | MPa | 不小于13.5 |
斷裂伸長率 | % | 不小于350 |
低溫沖擊脆化溫度（-76℃） | 個 | 不大于15/30 |
凝膠含量 | % | 不小于80 |
體積電阻率（20℃） | Ω·m | 不小于1×1014 |
介電強(qiáng)度 | MV/m | 不小于25 |
空氣烘箱熱老化試驗后（135℃，168h） | ||
拉伸強(qiáng)度變化率 | % | 不超出±20 |
斷裂伸長率變化率 | % | 不超出±20 |
熱延伸（200℃，0.2MPa，15min） | ||
負(fù)荷下伸長率 | % | 不大于80 |
冷卻后永久變形 | % | 不大于5 |
五、貯存與使用
1、紫外光輻照交聯(lián)電纜料產(chǎn)品應(yīng)貯存在清潔、干燥、通風(fēng)的庫房內(nèi)，在運(yùn)輸過程中避免日曬雨淋，貯存溫度應(yīng)該不低于0℃。自生產(chǎn)日起儲存期應(yīng)不超過六個月；
2、紫外光輻照交聯(lián)電纜料應(yīng)注意防水、防潮、防止陽關(guān)直射。開箱后盡快使用完成，如果一次性使用不完，需密封避光處理，且不宜存放時間過長。
Copyright?山東泰開電纜有限公司 . Design by 星際DMT
魯公網(wǎng)安備 37099202000297號
返回
PVC護(hù)套料、絕緣料
